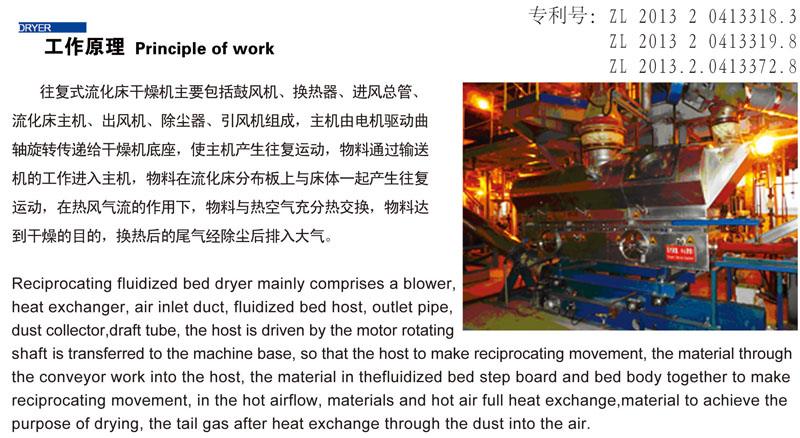

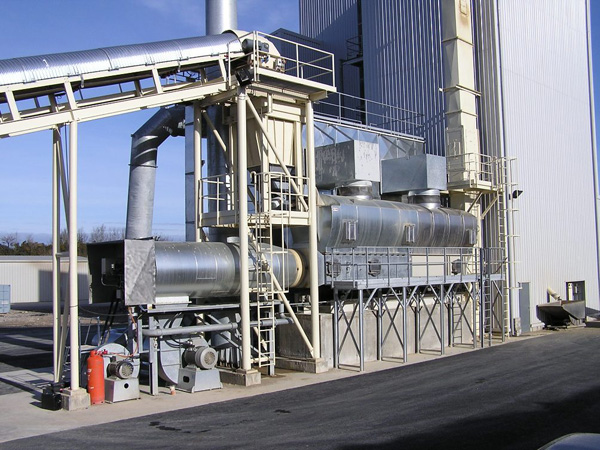

WLG型往復式流化床是一種由驅動裝置帶動床體，使床體形成特有的往復運動；熱能以錯流方式由熱空氣傳給與其直接接觸的濕物料表面，進行直接加熱干燥的干燥設備。物料干燥效果佳、功能多、自動控制精確、真正實現節省能耗、增強設備干燥使用性能、擴大適 應范圍以滿足客戶的標準。

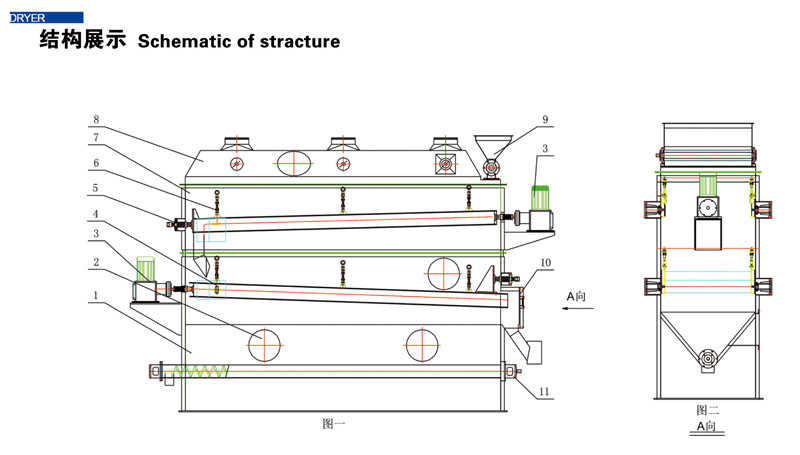

WLG 型往復式流化床采用獨一無二的、科學的驅動裝置，由變頻電機、曲軸式凸輪 回轉組件、拉桿驅動組件、振動梁、壓縮空氣橡膠彈簧組尼等組成；驅動系統是物料輸 送的心臟；振動流化床設備在驅動機構下產生振動，將振動橫梁產生類似于“簸萁”的 振動，振動梁通過拉桿的作用分解為向上的振幅（將物料拋起）和向前的振幅（將物料 向前移動），通過調整驅動機構傳動軸的偏心距可以調整向上振幅與向前振幅的大小和 比例

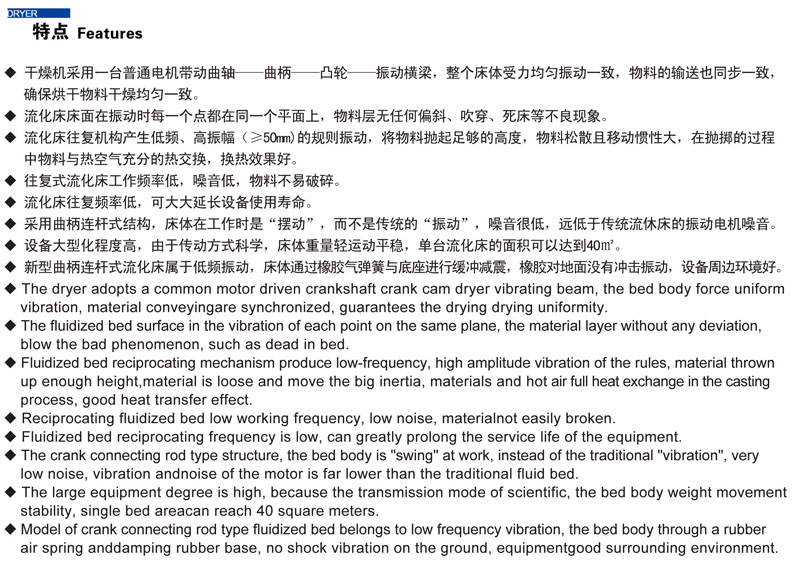

1、WLG 型往復式流化床振動原理和結構特殊，采用一臺普通變頻電機帶動曲軸——拉 桿——凸輪連桿——橫梁振動機構，整個床子受力均勻，每一個點振動絕對一樣， 因此對物料顆粒的輸送也同步，每一個顆粒的輸送速度接近于一致，受熱時間一致， 保證了顆粒干燥的均勻一致，產品烘干后含濕量、溫度一樣。

2、整個床子的床面在振動時每一個點都在同一個平面上，床面永遠不會偏斜，對物料 層沒有任何偏斜影響，所以流化層沒有走偏、吹穿、死床等傳統床子的不良現象。

3、床子依靠特殊的振動機構產生低頻、高振幅振動，將物料拋起足夠的高度，這樣每 振動一下，物料被拋起后，在落下前，穿過床面的熱風有足夠的時間迅速的充滿料 層低部的空間，而且分布均勻，這些熱風在物料落下后必然要均勻的穿過料層，這 樣就使得料層很容易被流化起來，而且流化程度和效果非常好。

4、由于新型曲柄拉桿式振動流化床振幅遠高于傳統振動流化床的振幅，物料被拋起足 夠的高度，同時熱風的作用下物料被流化起來，這樣結塊的物料落下后很容易被破 碎，使產品結塊率會相當?shù)汀? h/ b, i. o+ R7、

5、特殊的振動方式實現了理想的流化形式，物料移動速度相當均勻，先進來的物料先 出去，不會有產品停留時間不一致而導致的受熱不均的現象，產品處理完后溫度和 濕度相當均勻。

6、由于振動方式的特殊，對物料產生相當大的拋鄭作用力，使物料的流化非常容易， 物料流化所需的風量、風壓更低，節省了能耗。

7、新型往復式流化床采用特殊的振動結構，床子在工作時是“搖動”，而不是傳統的 “振動”，噪音很低，遠低于傳統床子的振動電機的噪音。

8、與通常的高頻振動流化床相比，這種振動流化床傳動方式優秀科學，床體和驅動機 構為單獨的兩個單元，而且傳動件極少，在工作時，驅動機構通過橫梁絕對均勻的 對床體施加抬、落的推拉力，振動頻率低，因此對床體焊縫的破壞作用力相當?shù)停?驅動機構制作的堅固耐用，曲軸、拉桿、橫梁均采用足夠堅固的材料制作，整個機 構運轉簡單可靠，絕對不容易發生故障，設備維修工作幾乎為零，設備壽命很高。 另外，與通常的高頻振動流化床所不同的是，本設備采用最先進的空氣彈簧作為緩 沖元件，而不是通常的螺旋彈簧和橡膠彈簧。采用空氣彈簧可以 100%的將振動力消 化吸收，整個設備對地面沒有任何振動力。整體設備噪音非常低。

9、設備大型化程度高，由于傳動方式科學，保證了床子受力均勻，床子可以做的很大， 床面尺寸可達到 40 多個平方，有效的滿足大批量生產。

10、這種特殊的驅動方式?jīng)Q定了床子的振幅與振動頻率無關，床子每振動一下，物料移 動的距離是恒定不變的，而通過改變振動頻率，可以精確的控制物料的移動速度， 這樣就可以在很短的床面內將物料的停留時間實現大范圍任意調整，床子不需要很 長就可以實現物料停留時間 15S—120min，滿足有些物料的長時間干燥。

11、由于物料的走料速度可以實現精確的控制，因此通過精確的控制干燥時間，可以精 確的控制物料的最終溫度和尾氣溫度，節省能耗，沒有過多的熱量消耗在產品的溫 度上升上；熱空氣與物料熱交換充分，尾氣溫度低，帶走的余熱很少，熱效率高； 整個干燥過程節省能耗。

12、驅動原理的可靠保證了物料輸送的可靠性，新型往復式流化床可以對任何物料進行 流化輸送，停車后床子內部沒有任何積料，無需人工清理。

13、WLG 型往復式流化床工業化大型程度很高，上罩可以做到 1500-2400mm 的高度， 通過合理的設計上罩的形狀尺寸，可以使尾氣中夾帶的細粉量很低，對于 180—240 目的氧化鋁粉完全可以做到尾氣夾帶量 1-2%，甚至更低。

14、新型曲柄拉桿式高振動流化床屬于低頻振動，床子通過橡膠氣彈簧與底座進行緩沖 減震，橡膠氣彈簧能夠?qū)⒄駝恿ν耆彌_掉，對地面沒有沖擊振動。
